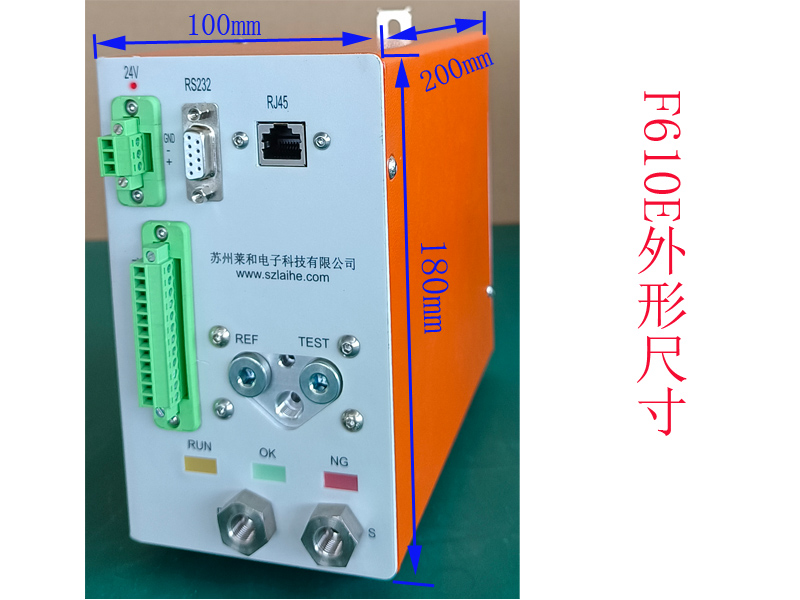

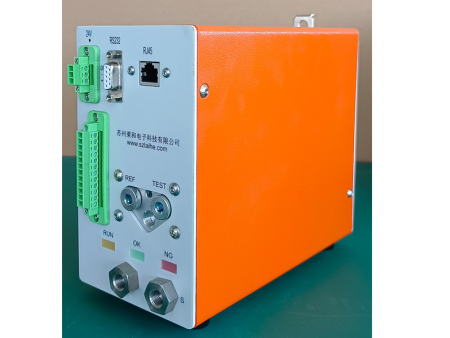

氣密檢測儀F610E

儀器概述
D610型系列氣密檢測儀是萊和電子非常成熟穩定的一款經典儀器。憑借其自有的高精度、穩定性得到了很多客戶的青睞和好評。其突出特點就是性能和價格！
?采用24位A/D采樣,32位MCU;；
?7寸全觸式大屏智能操作系統，中文操作界面，簡潔明了；
?采用不發熱、大流量專用氣控閥；
?自主研發的閥島，測試腔體容積僅2ml，測時間更短、精度更高；
?標配自動容積測定，識別出待測樣品容積；
?多種通訊接口：內置R232串口、RJ45網口、USB通訊接口、LTP外部/O控制口，支持多種通訊協議；
?多種測試功能：可以將10種以上測試方法編輯成20多種測試菜單；
?具備超過100組以上的子程序，每組子程序可單獨編程，可單選、組合，滿足各種復雜測試要求；
?集成標準漏口

儀器概述
D610型系列氣密檢測儀是萊和電子非常成熟穩定的一款經典儀器。憑借其自有的高精度、穩定性得到了很多客戶的青睞和好評。其突出特點就是性能和價格！
?采用24位A/D采樣,32位MCU;；
?7寸全觸式大屏智能操作系統，中文操作界面，簡潔明了；
?采用不發熱、大流量專用氣控閥；
?自主研發的閥島，測試腔體容積僅2ml，測時間更短、精度更高；
?標配自動容積測定，識別出待測樣品容積；
?多種通訊接口：內置R232串口、RJ45網口、USB通訊接口、LTP外部/O控制口，支持多種通訊協議；
?多種測試功能：可以將10種以上測試方法編輯成20多種測試菜單；
?具備超過100組以上的子程序，每組子程序可單獨編程，可單選、組合，滿足各種復雜測試要求；
?集成標準漏口

檢測儀配置及定義
序號
顯示屏
儀器名稱
配置
1
有顯示屏
單路測試
機械調壓閥
電子調壓閥
雙路測試
機械調壓閥
2
無顯示屏
單路測試
機械調壓閥
電子調壓閥

序號
型號
說明
1
D610M
D-差壓型；M-機械調壓閥
2
D610E
E-電子調壓閥
3
D610D
D-雙路
4
FD610M
F-無屏；M-機械調壓閥


應用行業
氣密性檢測儀應用行業
汽車行業：汽車攝像頭,發動機,電機,水泵,汽車線束,汽車壓鑄件,共享單車車鎖，風機，車燈,行車記錄儀，汽車雷達追蹤器，新能源汽車充電頭，電瓶車控制器，汽車油箱蓋，汽車水箱,汽車油箱,汽車輪轂,汽車變扭器,汽車控制器,汽車減震器,汽車噴嘴，汽車胎壓傳感計,汽車散熱器
手機行業：整機、卡托、手機后殼、攝像頭、揚聲器（喇叭）、type-c接口、充電器、電池、電池盒、按鍵等防水性氣密檢測
電子產品：智能手表，智能手環，手表外殼，計步器，水下報警器，運動音響，藍牙音響，藍牙耳機，筆記本電腦，平板等防水IP等級測試
電池行業：電池包，鋰電池，動力電池，電池充電器，鋰離子電池外殼，鉛蓄電池外殼，接線柱與外殼，太陽能等
戶外安防 ：室外攝像頭，LED燈，安防攝像頭，智能門鎖，戶外控測器，通訊基站，防爆燈，對講機，三防手機，瞄準儀等密封性防水檢測
家電行業：加濕器，榨汁機，咖啡機，水壺，攪拌機，電動牙刷，美容儀，豆漿機，剃須刀，香薰機，推剪器，洗牙器等
閥門管道 線材：接頭，閥門，油管，壓鑄件，焊接產品，鋁合金壓鑄產品，連接器，線束等密封性檢測
醫療行業：電子體溫計，內窺鏡，血壓計，輸液管，尿袋，膠囊，醫療呼救器，呼吸氣囊，藥瓶，穿刺器等密封性檢測

氣密檢測的方式和特點
序號
檢測方式
檢測方法
特點
1
差壓式
儀器后有兩個接口，一個連接標準產品（合格的產品），一個連接檢測產品。1）儀器同時往標準品和檢測品充入相等的氣壓，再然后切斷氣源，觀察標準品中的氣壓減去檢測品中的氣壓的差值，如果差值為零，說明檢測品跟標準品一樣是合格的；否則檢測品就是不合格的。
2）如果產品是不帶充氣孔的，我們就用容積差壓式氣密性檢測儀，需要做兩個和產品形狀規格一樣大小的密封腔，也就是一個模具，盡量做到貼合產品，因為這樣做出來的檢測結果更加準確，然后儀器分別往標準品和檢測品跟模具之間的空間充入氣壓，再切斷氣源，觀察標準品中的氣壓減去檢測品中的氣壓的差值，如果差值為零，說明檢品跟標準品一樣是合格的；否則檢測品就是不合格。

（1） 測試品和標準品都會因溫度和測試品變形而導致壓力變動，通過差壓式測試方法可以抵消此變動帶來的影響；
（2） 因為使用空氣作為檢測介質，無需運行成本。
2
直壓式
儀器往產品進行充入氣壓，看氣體壓力的變化。這里也分為兩種情況：
1）是產品自身帶有充氣孔的，儀器就直接對產品進行充入氣壓，然后切斷氣源，觀察氣體壓力的變化，如果壓力下降，則說明這個產品漏氣，不下降就是好的。
2）是產品不帶充氣孔的，我們就用容積直壓式氣密性檢測儀，需要做一個和產品形狀規格一樣大小的密封腔，也就是一個模具，盡量做到貼合產品，因為這樣做出來的檢測結果更加準確，然后儀器往產品和模具之間的空間充入氣壓，再切斷氣源，檢測氣體壓力是否有下降，如果有就是產品漏氣，氣體就漏到產品里面去了，沒有下降就是好的。

（1） 采用直壓式原理檢測，操作簡單，易學易懂。
（2） 因為使用空氣作為檢測介質，無需運行成本。
3
流量式
向測試工件充入指定壓力的氣體，通過減壓閥在工件中維持穩定的壓力，儀器測量當前的氣體流量。
（1） 泄漏產生的流量隨著時間的推移保持非常穩定。
（2） 因為使用空氣作為檢測介質，無需運行成本。
4
氦氣法
氦氣探測法，主要方法是：是向容腔充入穩定壓力的氦氣，然后用氦氣感應頭探測工件外表面有無氦氣漏出。
（1） 測試準確，可以定位泄漏點，操作簡便。
（2） 設備造價高，對環境要求嚴苛， 效率低。
